内螺纹中径测量

  • 滚珠丝杠内径专用测量仪
滚珠丝杠内径专用测量仪

滚珠丝杠内径专用测量仪

滚珠丝杠内径专用测量仪

比较法测量,通过更换测头可测量丝杠的内径值。精度高且耐磨损。用于快速大批量检测,调整丝杠加工设备。

别名:丝杠检测仪,滚道测量仪


名称:滚珠丝杠内径专用测量仪
别名:丝杠检测仪,滚道测量仪
品牌:KORDT
类别:内螺纹中径测量
产地:德国
测量范围:3.00 mm ~ 140.00 mm
显示方式 :指针表,数显表,电脑
显示精度 :0.001 mm,0.0001 mm,0.01 mm
用途:内螺纹检测,凹槽检测,内螺纹大批量检测
量仪特性:测头可更换, 重复性好, 高寿命适合大批量


内螺纹测量仪


421O内螺纹测量仪     421O内螺纹测量仪

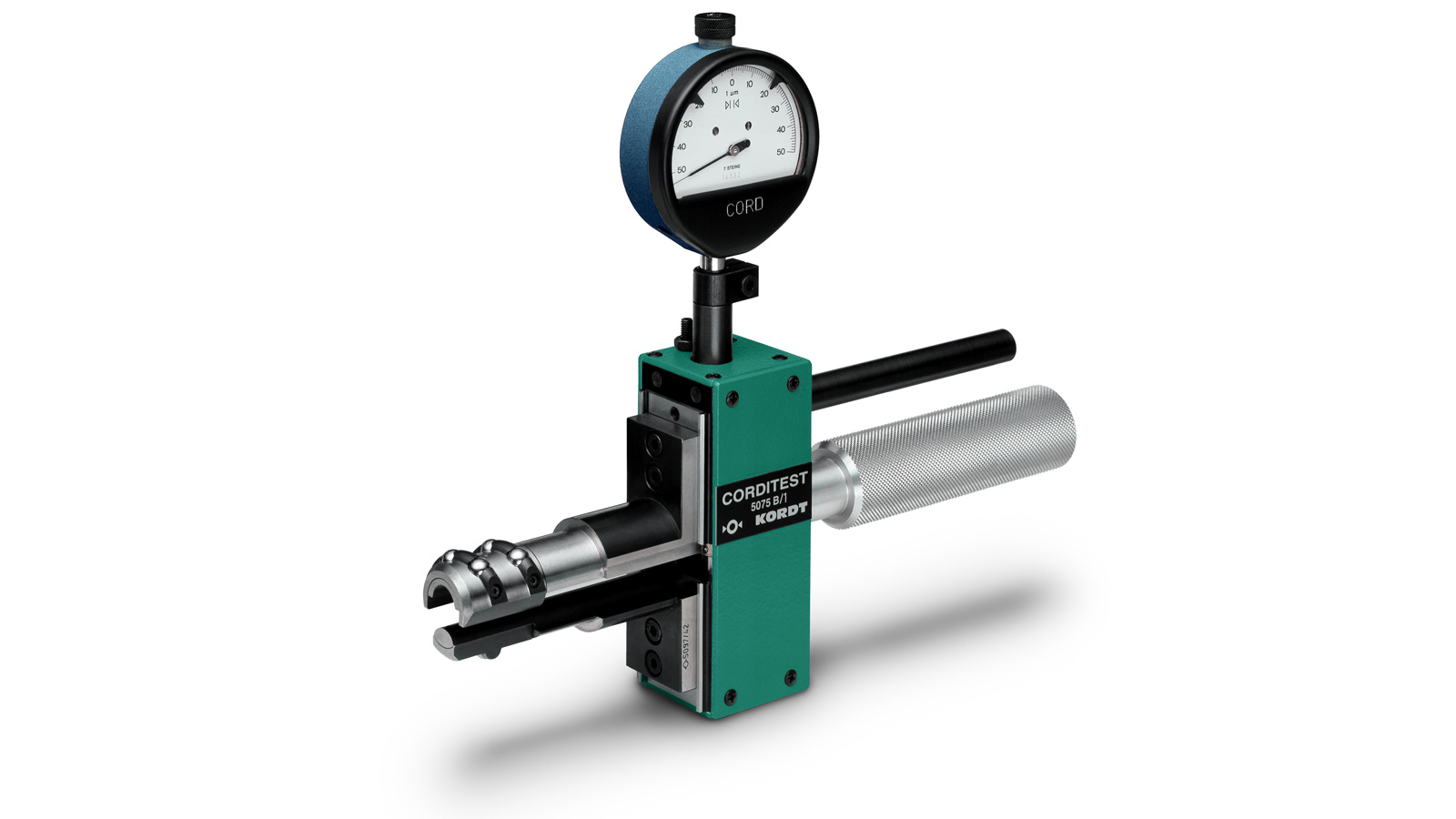

内测量仪用于检测内螺纹、凹槽和内部距离。采用球支承滑动测量保证了测量的精确性和安全性。大自由行程保证了测量头插入的便捷性。测力可调。所有标准螺纹测量仪装有偏差表,同样可以与指针表、数显表或传感器连接。测量小尺寸工件时可固定在台架上使用。





螺纹测量仪的优点(与螺纹规比较):
· 磨损小
· 校准简单
· 适用于在线检测与控制
· 检测快速
· 可用计算机进行数据统计
· 比较测量方法可获得多种信息
· 仪器的优化设置

仪器的特性:
· 内螺纹测量仪,测量范围为公称直径3-560mm
· 恶劣环境下,测头不粘连
· 量表安装尺寸为8mm
· 可以通过更换测量组件来测量不同的齿形、平面直径和凹槽
· 使用两半式测头和滚柱形测头
· 适用于所有国内和国际标准以及特殊螺纹
· 无摩擦、球支承滑动测量保证了耐久性和重复性
· 可手动测量或使用支架测量
· 测力可调
· 设计牢固并持续更新








产品型号

测量范围mm *

测头行程mm

可调测力N

显示精度mm

*请给出具体的螺纹测量规格。

421O-01

3-26

9

2-15

0.01

421O-02

20-125

15

4-20

0.01

421O-03

60-140



0.01

421S台架(适用于421O-01421O-02

421S台架(适用于421O-01和421O-02)
421S

421S台架(适用于421O-01和421O-02)
421O-01+421S

421H螺纹测头

螺纹测量仪使用两半式测头或圆柱形测头进行测量。
两半式测头:包括两段被分割的带螺纹测头,测头的轴线与工件的轴线平行并与大部分的螺纹接触。此设计保证了测头的刚性,可通过螺纹环规或光面环规对测头外径进项校准。从公称直径31mm 起,可使用滚柱形螺纹测头代替螺纹测头。滚柱形螺纹测头涵盖了仪器的所有测量范围且包含左旋和右旋螺纹。中径尺寸发生变化时,必须更换滚柱测头。

421O内螺纹测量仪
421O-02

421H-1两瓣式测头(根据测量需求不同,选用不同轮廓形式测头)

实际中径测头

实际中径测头

实际中径测头

有效中径测头

有效中径测头

有效中径测头

大径测头

大径测头

大径测头

小径测头:测量孔径和内螺纹小径

小径测头:测量孔径和内螺纹小径        小径测头:测量孔径和内螺纹小径
长测量表面              短测量表面

两瓣式球螺纹测头

两瓣式球螺纹测头



沟槽测头

沟槽测头(适用于421O-01)        沟槽测头(适用于421O-01)
适用于421O-01            适用于421O-01

球触点测量臂

球触点测量臂

421H-2滚柱型测头


实际中径测头

实际中径测头

实际中径测头

有效中径测头

有效中径测头

有效中径测头

大径测头

大径测头

大径测头

附件


中径校对规

中径校对规

大径/小径校对规

大径/小径校对规



调整测量深度支架

 调整测量深度支架
 测量深度1-27mm可调;
 增加量为1mm;
 每套包括4个凸螺母和成套螺柱,螺柱长度
 分别为1mm、2mm、4mm、8mm和16mm

测头加长杆

 测头加长杆
 加长滚柱型螺纹测头的测量深度
 深度有12mm、25mm和50mm可选
