内螺纹中径测量仪(内螺纹指示量规)

在线订购

内螺纹中径测量仪(内螺纹指示量规)

比较法测量，通过更换测头可测量螺纹的中径、大径、和小径。精度高，耐磨损。30mm以下内螺纹，测头为专用，30mm以上内螺纹同螺距可公用。用于快速大批量检测，调整螺纹加工设备。

别名：螺纹指示量规,内螺纹比较仪,螺纹检测仪

名称：	内螺纹中径测量仪(内螺纹指示量规)
别名：	内螺纹指示规,内螺纹比较仪,螺纹检测仪
品牌：	KORDT
类别：	内螺纹中径测量
产地：	德国
测量范围：	3.00 mm ~ 140.00 mm
显示方式：	指针表，数显表，电脑
显示精度：	0.001 mm，0.0001 mm，0.01 mm
用途：	内螺纹检测,凹槽检测,内螺纹大批量检测
量仪特性：	测头可更换, 重复性好, 高寿命适合大批量

内螺纹测量仪

421O内螺纹测量仪

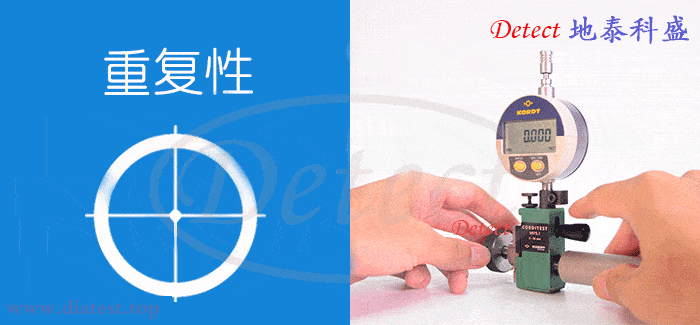

内测量仪用于检测内螺纹、凹槽和内部距离。采用球支承滑动测量保证了测量的精确性和安全性。大自由行程保证了测量头插入的便捷性。测力可调。所有标准螺纹测量仪装有偏差表，同样可以与指针表、数显表或传感器连接。测量小尺寸工件时可固定在台架上使用。

螺纹测量仪的优点（与螺纹规比较）：
· 磨损小
· 校准简单
· 适用于在线检测与控制
· 检测快速
· 可用计算机进行数据统计
· 比较测量方法可获得多种信息
· 仪器的优化设置

仪器的特性：
· 内螺纹测量仪，测量范围为公称直径3-560mm
· 恶劣环境下，测头不粘连
· 量表安装尺寸为8mm
· 可以通过更换测量组件来测量不同的齿形、平面直径和凹槽
· 使用两半式测头和滚柱形测头
· 适用于所有国内和国际标准以及特殊螺纹
· 无摩擦、球支承滑动测量保证了耐久性和重复性
· 可手动测量或使用支架测量
· 测力可调
· 设计牢固并持续更新

产品型号	测量范围mm *	测头行程mm	可调测力N	显示精度mm	*请给出具体的螺纹测量规格。
421O-01	3-26	9	2-15	0.01
421O-02	20-125	15	4-20	0.01
421O-03	60-140			0.01

421S台架（适用于421O-01和421O-02）

421S	421O-01+421S

421H螺纹测头

螺纹测量仪使用两半式测头或圆柱形测头进行测量。
两半式测头：包括两段被分割的带螺纹测头，测头的轴线与工件的轴线平行并与大部分的螺纹接触。此设计保证了测头的刚性，可通过螺纹环规或光面环规对测头外径进项校准。从公称直径31mm 起，可使用滚柱形螺纹测头代替螺纹测头。滚柱形螺纹测头涵盖了仪器的所有测量范围且包含左旋和右旋螺纹。中径尺寸发生变化时，必须更换滚柱测头。

421O内螺纹测量仪
421O-02
