外径测量

德国KORDT CORDIPAR 通用长度测量仪

在线订购

内外通用长度测量仪

用线性测量法测量外部和内部尺寸，测量外部和内部尺寸之间的差值(差动测量)，测量孔、孔中心距和凹槽距离。测量范围最大可到3500mm. 量仪交付使用前，被调整为测量相同的外部和内部测量。例如，设置量仪用于孔径测量，不需要特殊的校对规校准，由块规或硬质合金测量面之间的类似校准件校准，简单并且可靠。

别名：内外径测量仪,通用测量仪

名称：	内外通用长度测量仪
别名：	内外径测量仪,通用测量仪
品牌：	KORDT
类别：	外径测量
产地：	德国
测量行程：	0-56mm，45-160mm，140-280mm，270-450mm，430-740mm，710-1020mm，1000-1500mm，1500-2000mm，2000-2500mm，2500-3000mm，3000-3500mm，
显示方式：	指针表，数显表，电子柱
显示精度：	0.001 mm
测点材质：	硬质合金
量仪特性：	大量程, 重复性好可定制

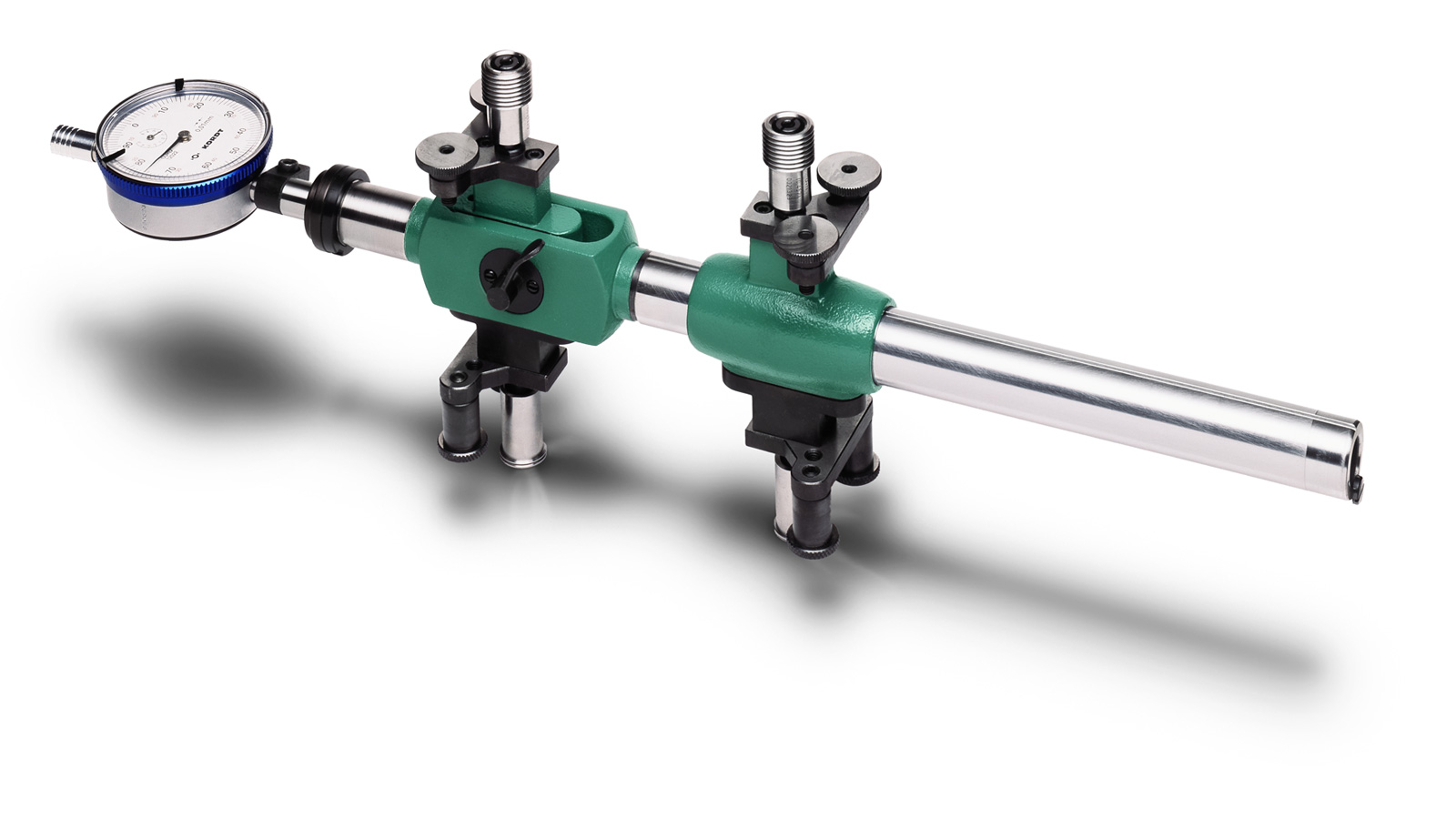

通用长度测量仪

通用量仪用线性测量法测量外部和内部尺寸，测量外部和内部尺寸之间的差值（差动测量），测量孔、孔中心距和凹槽距离。测量范围zui大可到3500mm. 量仪交付使用前，被调整为测量相同的外部和内部测量。例如，设置量仪用于孔径测量，不需要特殊的校对规校准，由块规或硬质合金测量面之间的类似校准件校准，简单并且可靠。

321系列通用长度测量仪

结构特点：
可实现内外测量迅速改变，方便、可靠
内部转变为外部测量不需要重新校准标准件
设置范围大
指示表在旋转轴上任何位置不失真，读数简便
测量附件多，适用于多种测量
测量元件方便更换
可使用传感器传输测量数据到EDP

可调滑杆（1）和一个测量车架（2）在一个圆柱上支撑一个测量元件分别用于外部和内部测量。设置基本尺寸时，可调滑板（1）必须被定位在测量器上。测量架采用球轴承支撑，运动直接传递到指示表（3）。圆柱末端的反向装置（4）可改变测力的方向。简单运行这个装置，改变外部到内部测量或反之。不需要从新校准。
平行硬质合金测量表面（5）用来进行外部测量。对内部测量，使用可更换的测量元件（6）。保证测量精确，互换支架（7）。调整是在测量力影响下进行的，消除了测量中任何圆柱或测量元件的弯曲引起的影响。

技术参数：

工具尺寸编号 321 100	0	1	2	3	4	5	6	7	8	9	10
测量范围 A和L	0~ 56	45~ 160	140~ 280	240~ 450	430~ 740	710~ 1020	1000~ 1500	1500~ 2000	2000~ 2500	2500~ 3000	3000~ 3500
指示表旋转的 zui大指示误差	＜1 μm	＜1 μm	＜1 μm	＜1 μm	＜1 μm	＜1 μm	＜2 μm	＜2 μm	＜2 μm	＜2 μm	＜2 μm
测力（N）	10	12	12	12	16	16	16	16	16	16	16
标准偏差3S （μm）	＜0.5	＜0.5	＜1	＜2	＜3	＜3.5	＜5	＜8	＜10	＜10	＜10
用于内部测量的测量元件（测头）	32182	32181	32181	32181	32181	32181	32183	32183	32183	32183	32183
用于外部测量的测量元件（测头）		32196	32196	32196	32196	32196

1）.内部测量的zui小尺寸依据测头而定
2）.从尺寸7开始，量仪的基本校准和测量必须在水平位置完成
3）.根据需要可提供较低测力。

内表面测量

82测头


A型	B型	C型：用于平面形沟槽	D型：用于圆形沟槽

E型：用于楔形导向	F型：平行内表面测量	G型：公法线长度	H型:zui度测量

测头尺寸编号	基本直径Ø	L1	L2
1	10.56	3	2
2	10.56	10	9
3	15.56	20	18
4	20-56	40	37

订货示例：
321 82 A3型测头，选择L1=20；L2=18
测头直径Ø=15～56
321 82G测头，321 82 G型
特别型号根据要求制造

321 81 测头


A型	B型:硬质合金	C型：	D型

E型	F型：用于齿轮测量	G型：用于齿轮测量	H型:硬质合金

321 83 测头


A型	B型:硬质合金	C型：	D型	E型

测头尺寸编号	L可调整
1	0~12
2	12~24
3	24~36
4	36~48
5	48~60

订货示例：
一对测头321 82 A型;选择L尺寸为24～36，
订货号为：321 83 A3
特殊型号根据要求制

321 96测头	321 86 支撑块
测头 321 96 使用于较深长度的测量：321 96.1 L=63mm 321 96.1 L=83mm	支撑块321 86 使用于内外测量，成套包括5个支撑块， L1=5,10,15,20和25mm （特殊长度按要求定制）
孔中心距离测量	测量盘321 93 测量孔中心距离，适用于孔径16-50mm。每个孔径需要一个测量盘。中心测头321 92 带圆形螺母和特殊扳手（用于成对测量盘 321 92）支撑板321 94 支撑测量盘321 93和支撑块321 86（成对）
