外径测量

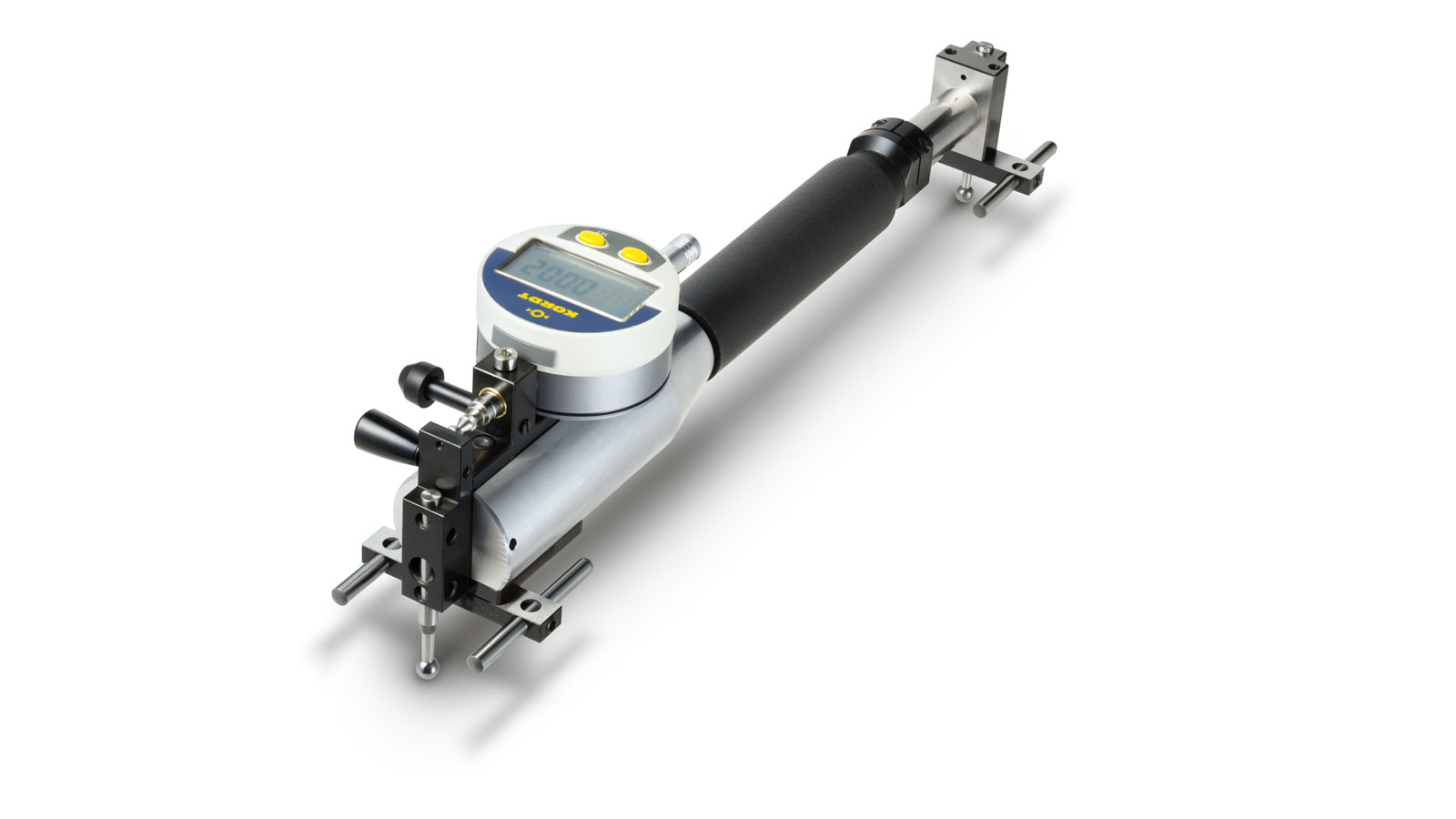

德国KORDT VARICORD 内外测量仪

别名：内外径测量仪,大尺寸跨棒距测量仪,通用测量仪

通用长度测长仪

结构特性：

独特的设计

测头是基于公司长期经验研发的，并且结合碳纤维管料的优势进行了特殊设计应用，是一种重量超轻、温变系数小并且精度高的长度测量仪；测量300mm装置仅980g重，测量3000mm的装置仅2300g的重量。

灵活的适应性

测量内外长度，四个基本仪器的测量范围大约在300-3000之间。仪器有150mm的调整范围，它10mm的量程简化了设置和测量。

精度高、寿命长

量仪适用于生产现场，球轴承测量的接触不会受污染及液体的影响。因碳纤维的热膨胀系数低，设置好的长度可以维持较长的时间。定位体、不同的测头和其它附件增强了仪器的功能性
量仪和特殊设计的中间碳管连接的牢固性好且重量轻。

示意图

A 碳管连接件
B 指示表
C 所有标准显示表用标准表接口Ø8H7
D 升降杆
E 可使用不同的测点
F 可以使用不同型号的支架
G 内/外测量用开关
H 用预载线性球轴承的精密和持久测量装置
J 测点连接螺纹M2.5
K 所有设置使用艾伦内六角扳手实现

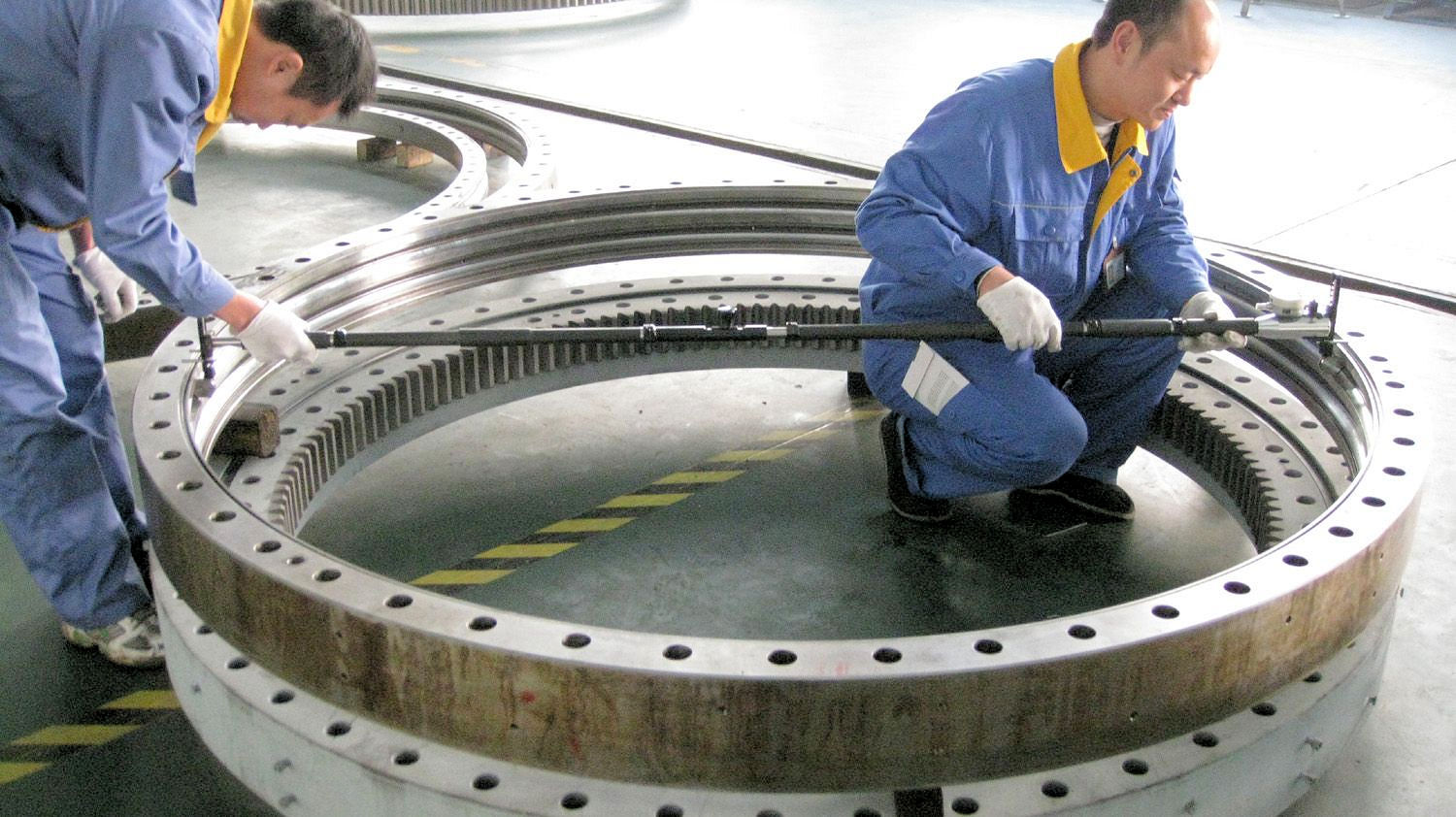

大量程内外齿跨棒距综合测量仪

大量程内外齿跨棒距综合测量仪

大量程内外齿跨棒距综合测量仪

内外测量直接转换

内外测量直接转换

量仪简介

该量仪基于内外测量仪的基础上改进，
可以测量内外齿的跨棒距，该量仪测
头形式很多通过安装转角球形测头即
可测量，通过端面定位保证测量的稳
定性，量仪可以直接转换对内外齿跨
棒距的测量，不用再次校对，保证测
量精度和测量速度。

量仪特性

· 磨损小
· 操作方便
· 性价比优
· 内部采用高精密球形滚珠
· 测头形式多样，可以随意更换
· 测量精度高，测量范围大。
· 随着模数的不同，测球可以随意更换。
· 测球材质钨钢，保证了量仪高寿命

技术参数

产品型号	精度	测量范围	测力	测头形式
050301-1	0.001mm	0—----56mm	10N	按客户要求定做测头（可以测量内外直径，内外螺纹中径，内外齿M测量）
050301-2	0.001mm	45— --160mm	12N
050301-3	0.001mm	140— --280mm	12N
050301-4	0.001mm	240— --450mm	12N
050301-5	0.001mm	430— --740mm	16N
050301-6	0.001mm	710----1020mm	16N
050301-7	0.001mm	1000—-1500mm	16N
050301-8	0.001mm	1500—-2000mm	16N
050301-9	0.001mm	2000—-2500mm	16N
050301-10	0.001mm	2500—-3000mm	16N
050301-11	0.001mm	3000—3500mm	16N

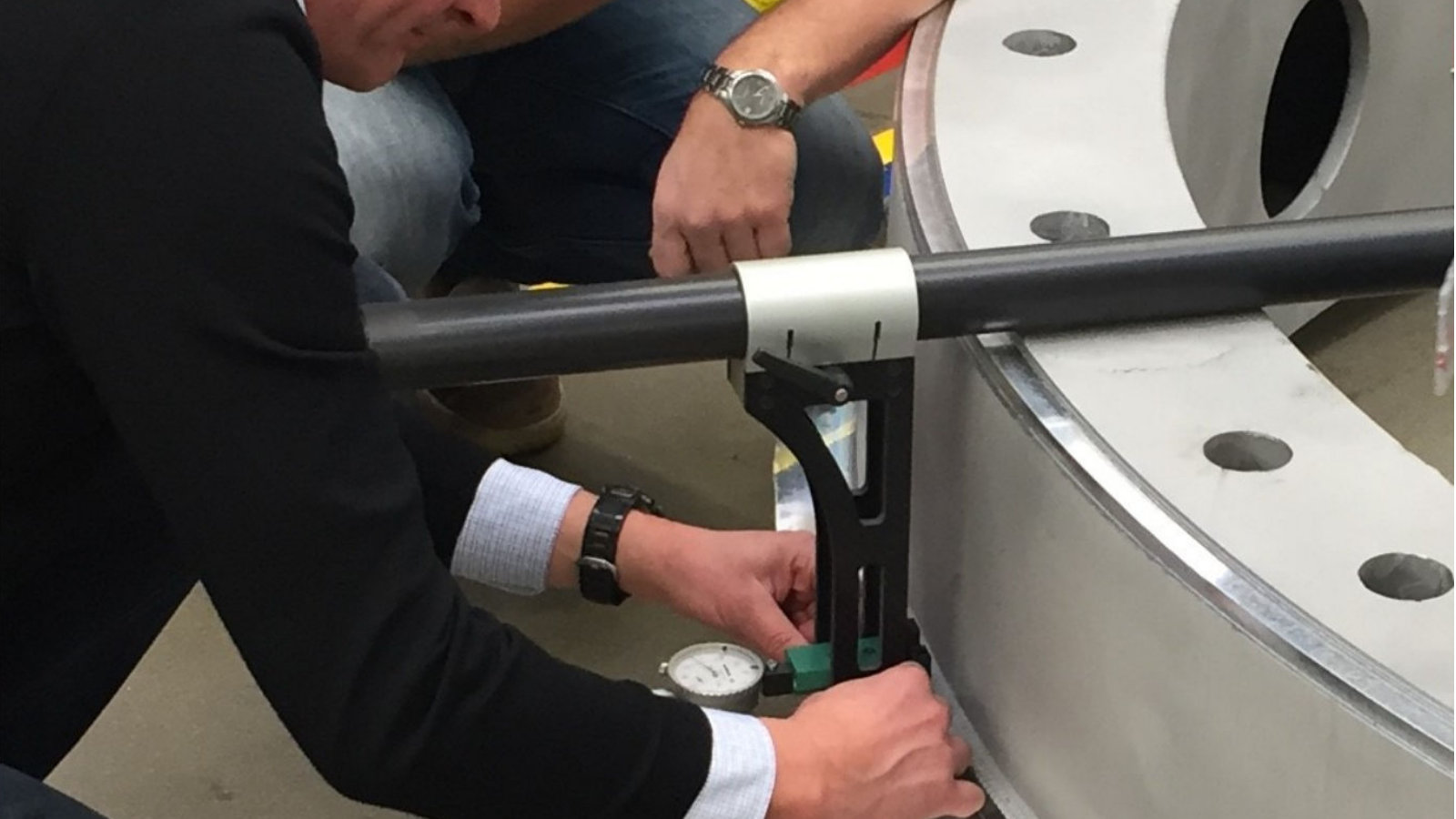

大尺寸公法线测量仪

大量程内外齿跨棒距综合测量仪

量仪简介

该量仪适合于分度圆300mm以上的内外齿跨棒距
和公法线的测量，目前在风电，火电，大型机械
行业内广泛使用，zui大可对分度圆6000mm的内
外齿跨棒距的测量。同时该量仪同样用在大齿轮
公法线尺寸的测量上。

量仪特性

· 磨损小
· 操作方便
· 特种碳纤维材质，重量轻，不变形
· 内部采用高精密球形滚珠轴承
· 测头形式多样，可以随意更换
· 测量精度高，测量范围大。
· 随着模数的不同，测球可以随意更换。
· 测球材质钨钢，保证了量仪高寿命。

技术参数
