| 名称： | 三针外螺纹中径测量仪(外螺纹指示量规) |
| 别名： | 三针式外螺纹中径量规,外螺纹比较仪,外螺纹检测仪 |
| 品牌： | KORDT |
| 类别： | 外螺纹中径测量 |
| 产地： | 德国 |
| 测量范围： | 0.00 mm ~ 100.00 mm |
| 测头行程： | 50.00 |
| 测量行程 ： | 0 - 50mm，50 - 100mm， |
| 显示方式 ： | 指针表，数显表，电脑 |
| 显示精度 ： | 0.01 mm |
| 测点材质 ： | 硬质合金 |
| 用途： | 实验室外螺纹检测 |
| 量仪特性： | 便携, 大量程, 再现性好, 重复性好, 高寿命, 可定制适合大批量 |
外螺纹测量仪
 |  |
测量仪相对于量规的优势 | 外螺纹测量仪特点 伊斯来福 |
422F专用外螺纹测头
测头有环形螺纹槽，在轴上自由旋转运动，测头的旋转和移动减少了磨损情况的发生。 正确选择测头形式是实现准确测量的关键。对于公制ISO螺纹和统一标准的螺纹都可以采用以上测头形式测量
有效中径测头K：
| 实际中径测头N
| 小径测头I
| 大径测头D
|
有效中径测头K：测量单个螺纹的中径值，测量值结果不受牙型角和螺旋角误差的影响。
实际中径测头N：螺纹牙型角、中径值和小径值偏差的影响都会对测量值产生影响，测量得出的是实际中径值。
小径测头I：此测头保证了与螺纹小径的持续接触。
大径测头D：测头是圆柱形的，保证了与大径的接触。

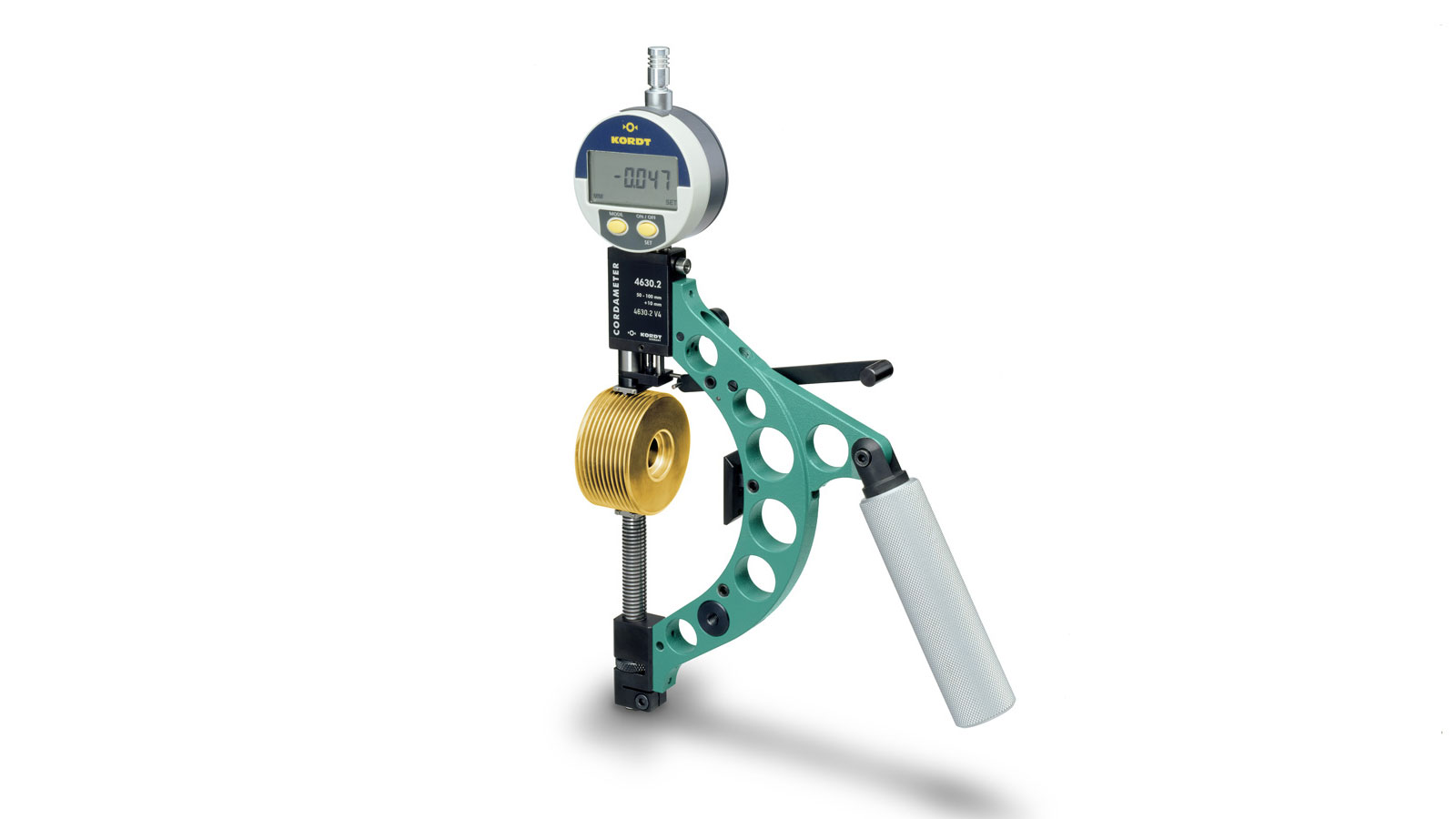

422A可调外螺纹测量仪
|
|
根据不同的螺距及测量范围，可以选配测头。产品通用性强，检测*性好。
产品型号 | A.2 | A.3 | A.4 | A.5 | A.6 | A.7 | A.8 | A.9 | A.10 | A.11 | A.12 |
测量范围mm | 6-22 | 22-38 | 38-54 | 54-70 | 70-86 | 86-102 | 102-118 | 118-134 | 134-150 | 150-166 | 166-182 |
螺距mm | 螺纹测头长度mm | 测头接收辊高度mm | ||
0.5-1.5 | 12.6 | 422H-01 | 12.6 | 422H-11 |
1.5-4 | 25.3 | 422H-02 | 25.3 | 422H-12 |
附件
|
中径校对规 |
大径/小径校对规 |
另外有工具、存储箱等附件提供。

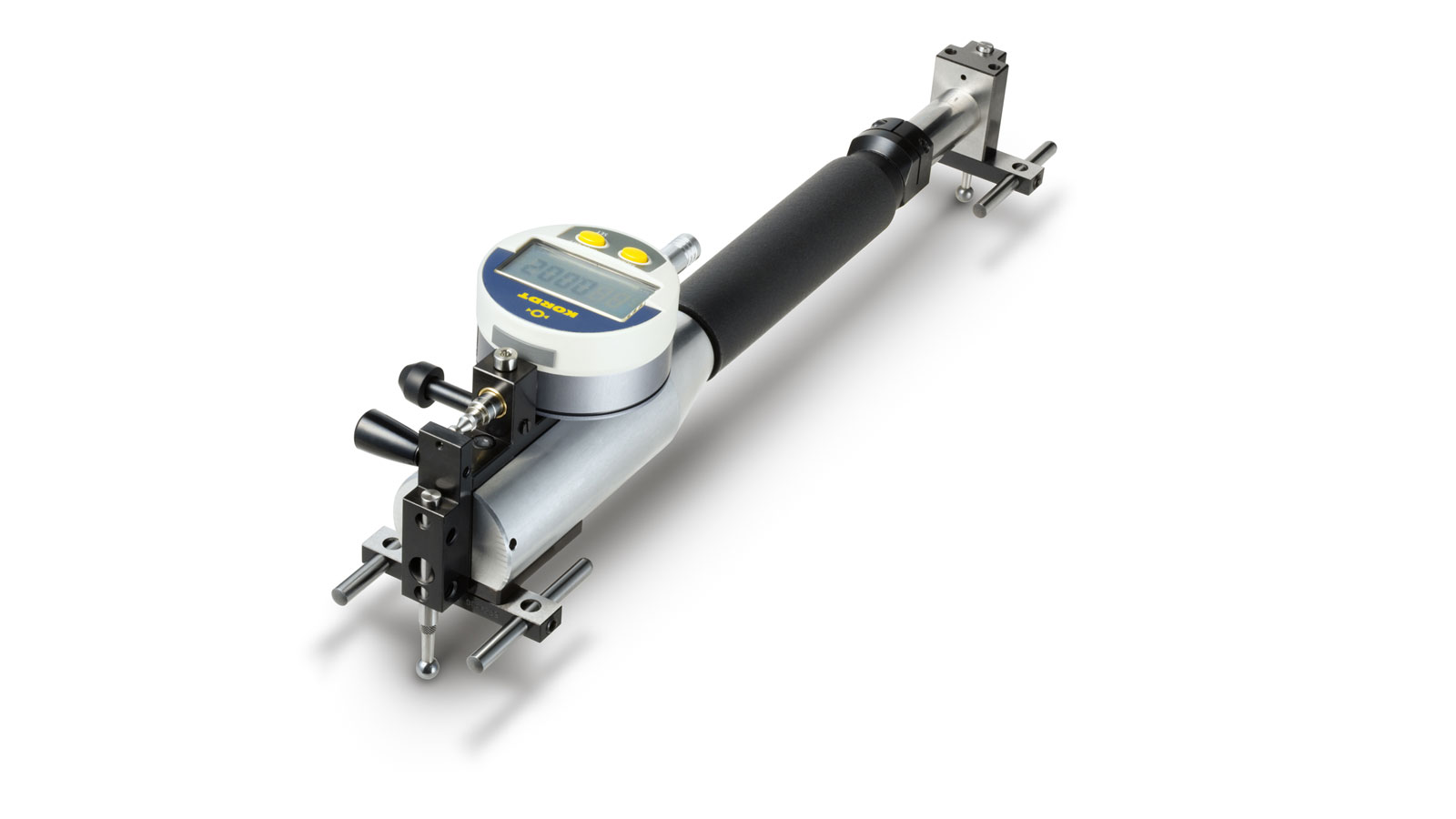

4023? 422B大尺寸外螺纹测量仪
|
产品特点： |
使用校对规或量块校准。
测量工件表面的大尺寸内外螺纹，请参见“多功能长度测量仪”资料。
| 422H-03 422H-04
|
