螺纹跳动测量

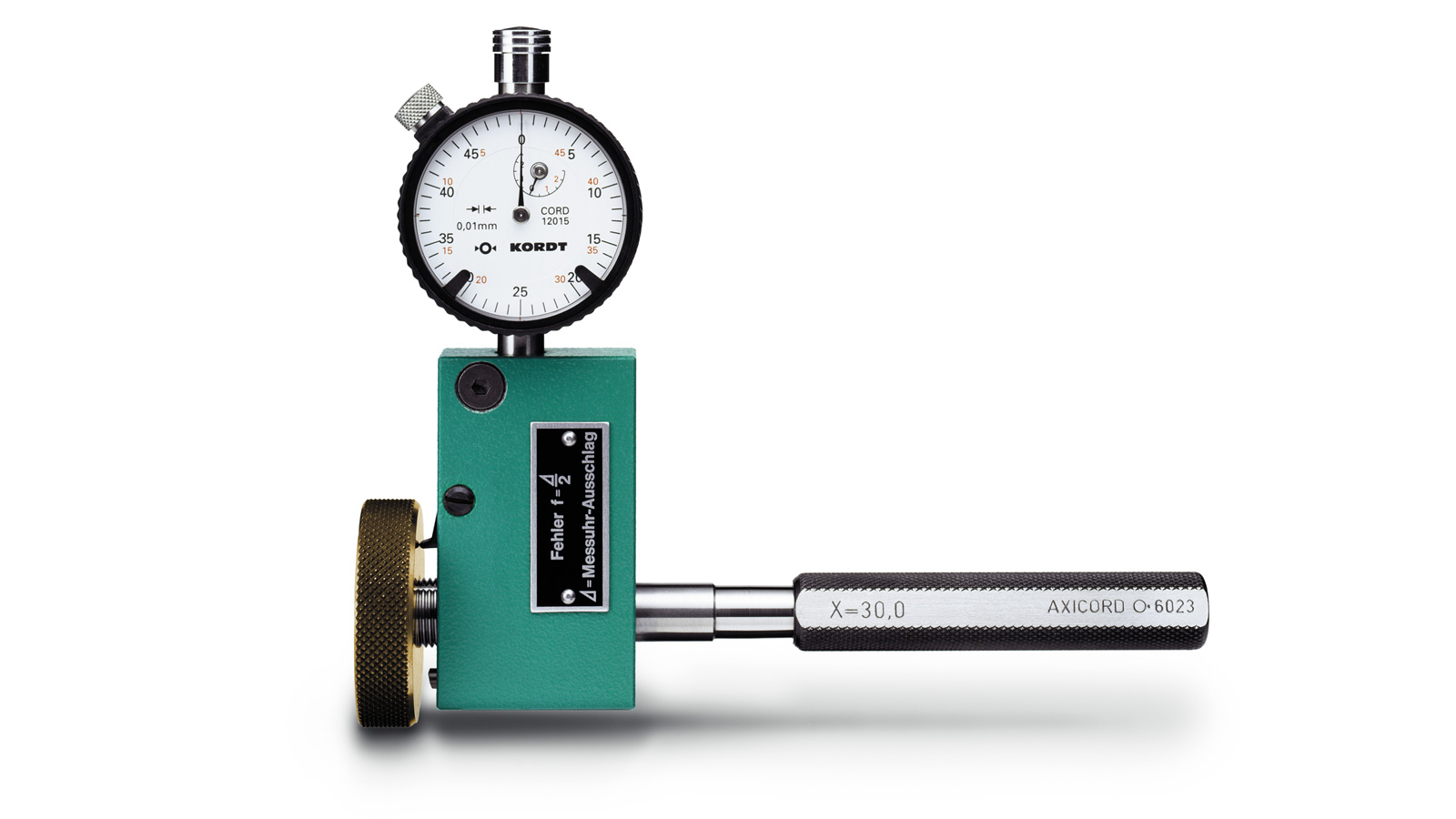

德国KORDT螺纹跳动测量仪 AXICORD 6023

别名：螺纹跳动测量仪

跳动测量仪

测量跳动偏差之前必须先确定一个几何元素作为基准，这是对高精度测量装置的特殊要求。
通常情况下将抽象的轴线作为测量时的基准，对于表面平坦的工件是比较容易的。但多数情况下，需要确定几何形状复杂的基准轴线，如确定螺纹的基准轴线。螺纹轴线定义为：在螺纹的全长范围内，包含了螺纹中径的圆柱体的轴线。

KORDT 可以提供测量范围更广，使用更可靠的跳动检测装置，特性如下：
1. 高品质！
2. 操作方便！
3. 高刚性结构适于车间使用！
4. 测量可靠性高！

所有的KORDT 测量仪器都可以通过标准的电感传感器、增量传感器或装置和电脑相连进行测量。

423H系列螺纹跳动测量仪



423H.1螺纹跳动测量仪	423H.2螺纹跳动测量仪	423H.3螺纹跳动测量仪

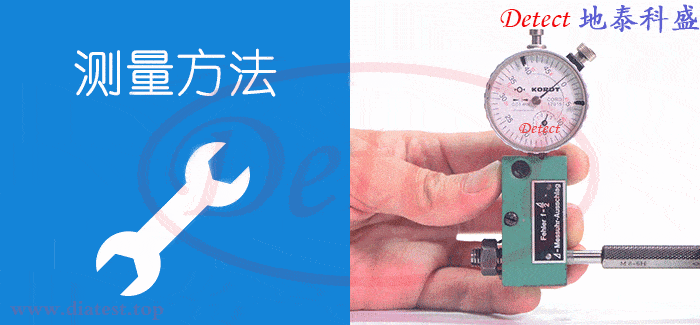

测量范围：3-68mm 测量内螺纹端面相对于螺纹中心线的跳动，适用于螺母和其他带内螺纹工件的。测量方法：工件在测头上拧紧后，向后拉动手柄，旋转一周得出端面的跳动偏差值。	测量范围：大于3mm 测量内螺纹端面相对于螺纹中心线的跳动，适用于不易移动的大型工件。测量方法：转动测量衬套，将测量值传递给指示表，操作者读数方便	测量范围：根据图纸询价测量工件相对于内螺纹中心线的轴向跳动和径向跳动。测量方法：在轴线方向上，滑动固定住螺纹接收心轴并用一个弹簧向后拉紧，工件被弹簧拉紧并紧贴挡块，转动手轮，测量单元就可以读出工件的端面跳动值。
