螺纹坐标规

KORDT螺纹坐标规可以精度测量螺纹孔的位置。将螺纹坐标规装配在工件上用以三坐标进行测量：将螺纹测量塞规旋进，直到没有可动空间为止。螺纹的轴线和被测螺纹孔的轴线精确的重合，螺纹孔的正确位置通过测量塞规圆柱部分来确定，除此之外还可以检测排列的螺纹孔轴线之间的位置。

别名：螺纹孔位置度规

名称：	螺纹坐标规
别名：	螺纹孔位置度规
品牌：	KORDT
类别：	螺纹规
产地：	德国

螺纹坐标规

螺纹坐标规

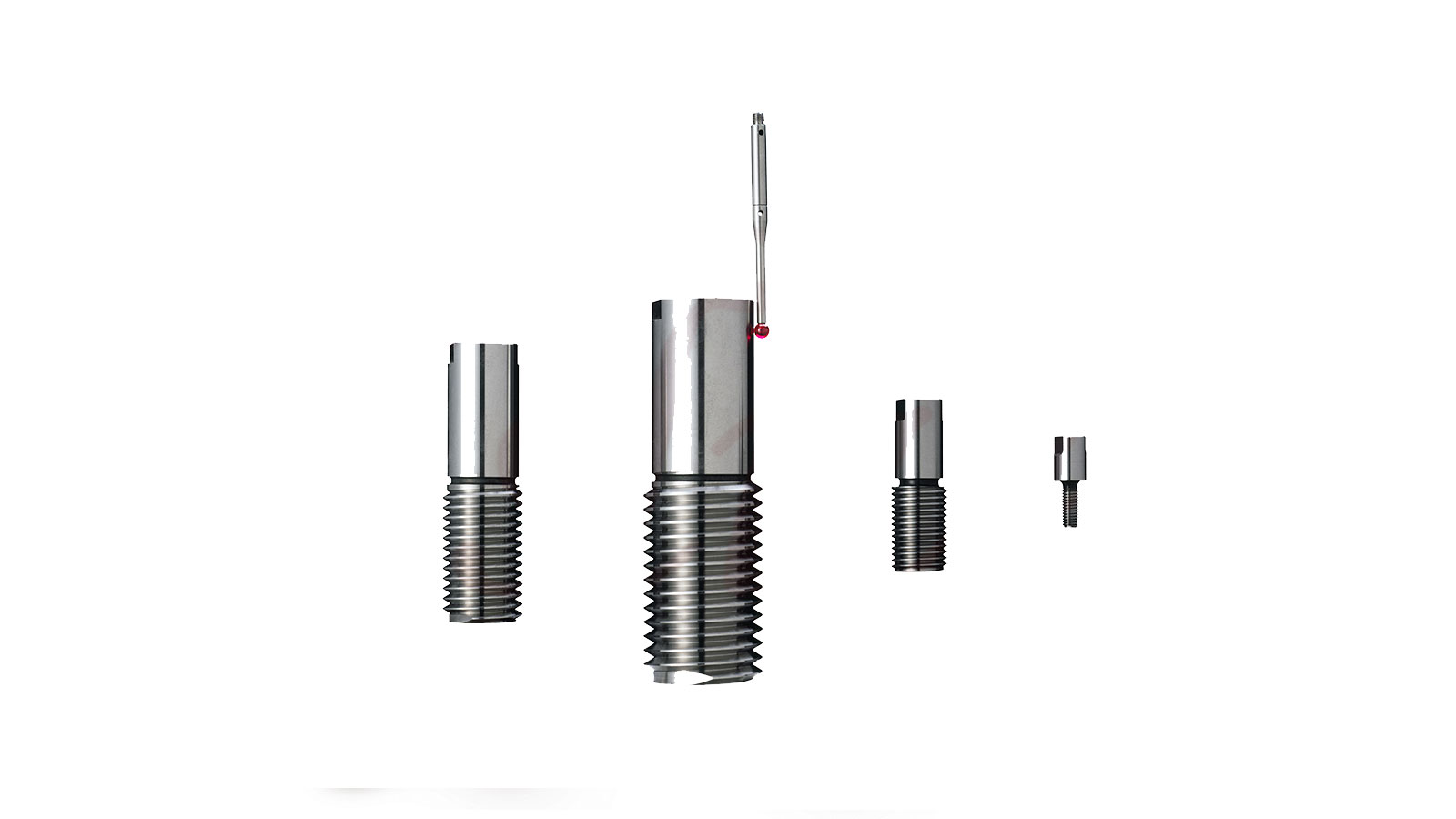

在实际应用中，精确测量螺纹孔的位置是非常困难的。424坐标测量塞规是可以实现这一测量目的的简易装置。424坐标塞规装配在工件上用以测量。螺纹测量塞规可一直旋进，直到没有可动空间为止。螺纹的轴线和测量塞规的轴线，通过小锥度的螺纹塞规精确地重合。螺纹孔的正确位置通过测量塞规圆柱部分（d4）的位置来确定，除此之外也可检测排列螺纹孔轴线之间的位置。
424螺纹坐标测量塞规是集精确性、*性和重复性于一身的螺纹孔坐标测量方法，是坐标测量系统的理想附件。

D	L	L1	L2	L3	d4	s
M3-6H	18.5	2	3	9	8	6
M4-6H	22.5	2.5	4.2	11.5	8	6
M5-6H	24.5	2.5	4.8	12	10	8
M6-6H	31	3	6	16	10	8
M8-6H	36.5	4	7.5	19.5	12	10
M8X1-6H	34.5	3	7	18	12	10
M10-6H	39.5	4.5	9	21.5	12	10
M10X1-6H	34.5	3	7	18	12	10
M12-6H	50.5	5.5	14	27.5	12	10
M12X1-6H	34.5	3	7	18	12	10	D	L	L1	L2	L3	d4	s
M12X1.5-6H	42.5	4.5	10.5	23	12	10	M24-6H	75	9	24	42	20	17
M16-6H	51	6	14	28	14	12	M24X1-6H	41	3	8	21	20	17
M16X1-6H	36.5	3	8	19	14	12	M24X1.5-6H	47.5	4.5	10.5	25	20	17
M16X1.5-6H	42.5	4.5	10.5	23	14	12	M24X2-6H	56	6	14	30	20	17
M20-6H	69	6	20	36	18	15	M30-6H	81	10.5	28	48	26	22
M20X1-6H	41	3	8	21	18	15	M30X1-6H	41	3	8	21	26	22
M20X1.5-6H	47.5	4.5	10.5	25	18	15	M30X1.5-6H	47.5	4.5	10.5	25	26	22
M20X2-6H	56	6	14	30	18	15	M30X2-6H	56	6	14	30	26	22
