  • 光学螺纹测试仪Ⅱ
光学螺纹测试仪Ⅱ

光学螺纹测试仪Ⅱ

光学螺纹测试仪Ⅱ 新品上市!

光学螺纹测量仪CORDinspectⅡ用于快速便捷地测试螺纹工件,它可以精确测量螺纹直径、长度、半径、通过旋转接收轴测量跳动。CORDinspectⅡ既可用于实验室也可直接用在工厂车间。除此之外,可自动程序转换。CORDinspectⅡ对于紧固件生产商和车削螺纹工件是非常有意义的。由于其灵活性强,便于大小批量生产商和进料检测使用。

别名:光学螺纹综合测试仪,螺纹综合检测机


名称:光学螺纹测试仪Ⅱ
别名:光学螺纹综合测试仪,螺纹综合检测机
品牌:KORDT
类别:螺纹测试机
产地:德国
用途:测量螺纹大径、中径、小径、螺距和牙型角
量仪特性:测头可更换, 高寿命多功能


光学螺纹测量仪CORDinspect2用于快速便捷地测试螺纹工件,它可以精确测量螺纹直径、长度、半径、通过旋转接收轴测量跳动。

该仪器通过一个大型触摸屏操作或用键盘鼠标操作。基于宏编辑测试参数允许快速简单的准备试验方案。

CORDinspect2既可用于实验室也可直接用在工厂车间。除此之外,可自动程序转换。CORDinspect2对于紧固件生产商和车削螺纹工件是非常有意义的。由于其灵活性强,便于大小批量生产商和进料检测使用。

对于兼顾测量的生产(首件检测、系列检测和最终零件检测),CORDinspect2减少了非生产的时间,也可以代替很多的手动工具。这些都减少了更换量检具和

重新校准的费用。



特性:

直径测量范围40mm,长度到400mm

500万像素照相机和显微LED透射光

应用于不同接收*的可旋转工作台

*(夹头、带磁性和不带磁性圆盘、特殊接收设备)

从CORD8win螺纹软件传送相关数值

可通过接口传送数据到CAQ 软件

设计应用于车间

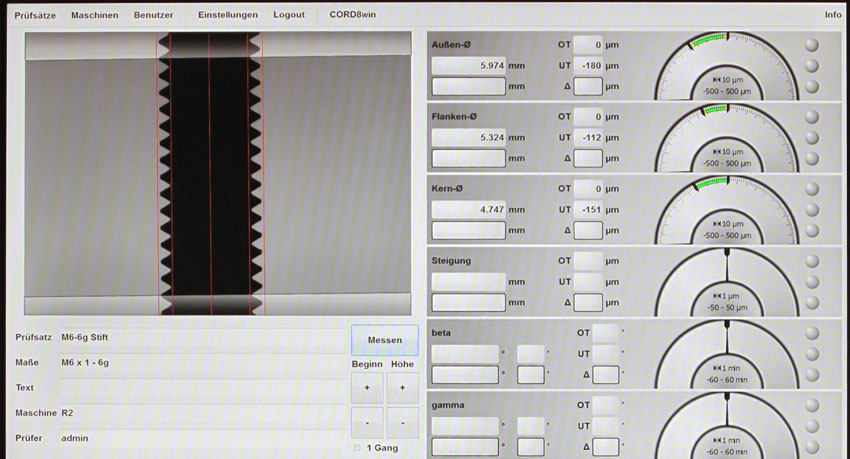

测量值同时模拟和数字显示

实时显示

适用于生产

触摸屏控制或键盘鼠标控制

基于测试计划编制的程序

测量结果以csv存储数据



可测螺纹参数

螺纹参数d = 大径、d2 = 中径、d3 = 小径、P = 螺距、Β, γ = 牙型角

螺纹起始

螺纹长度

直径最大到40mm

最长到400mm

半径

跳动

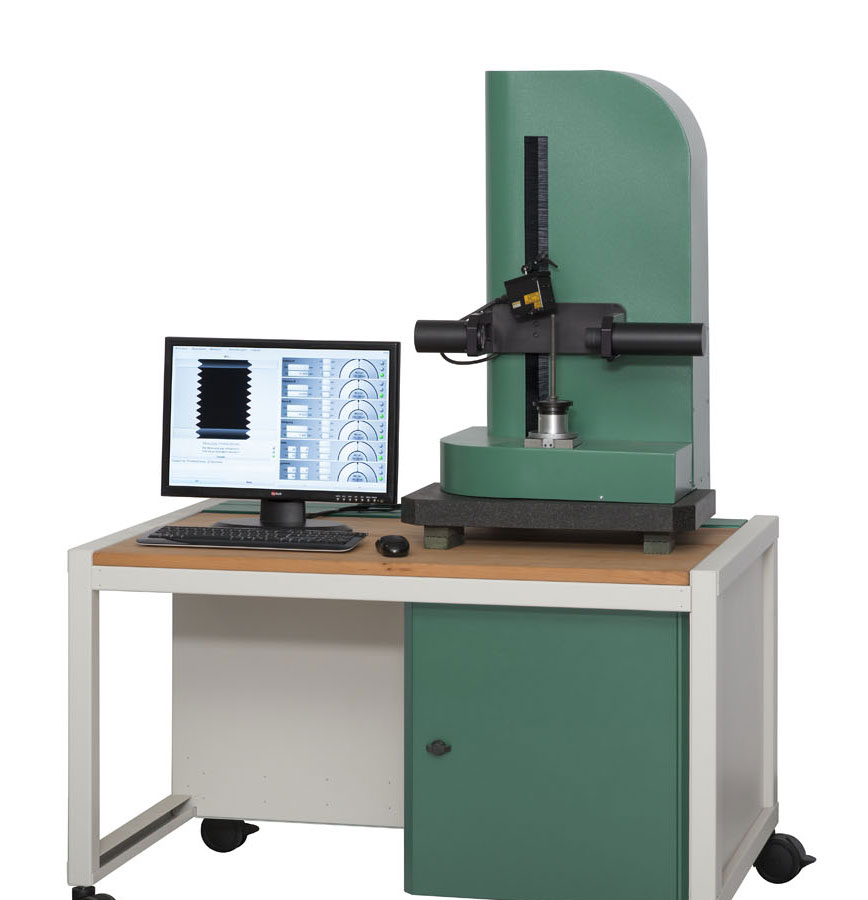

德国KORDT 光学螺纹测试仪Ⅱ(图1)

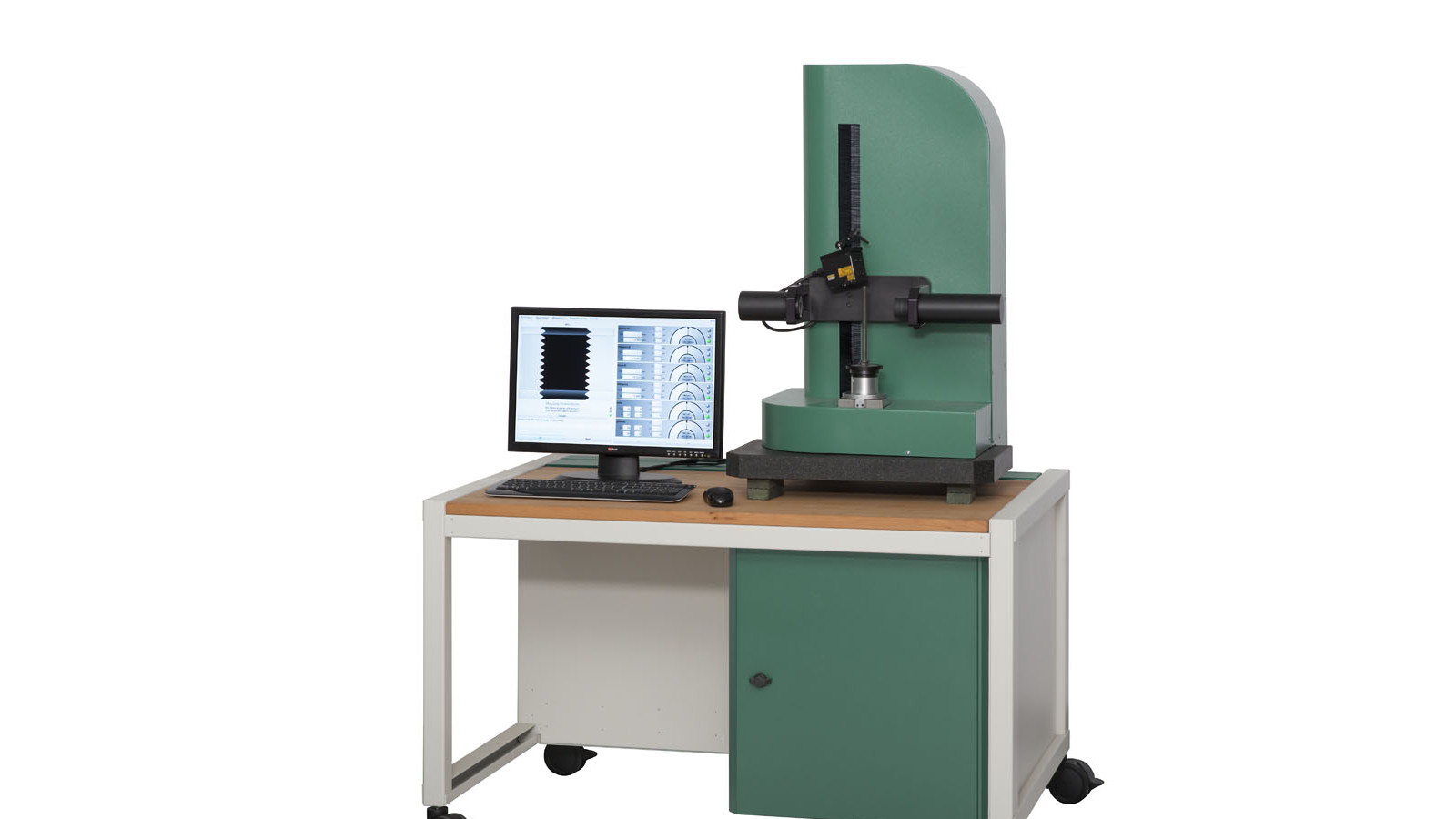

德国KORDT 光学螺纹测试仪Ⅱ(图2)
